矿用控制箱KXJ660
系统概述

KXJ660矿用隔爆兼本安型控制箱是一款适用于井下自动控制系统的设备。采用模块化设计,控制接口配置灵活,通信方式多样。

系统组成

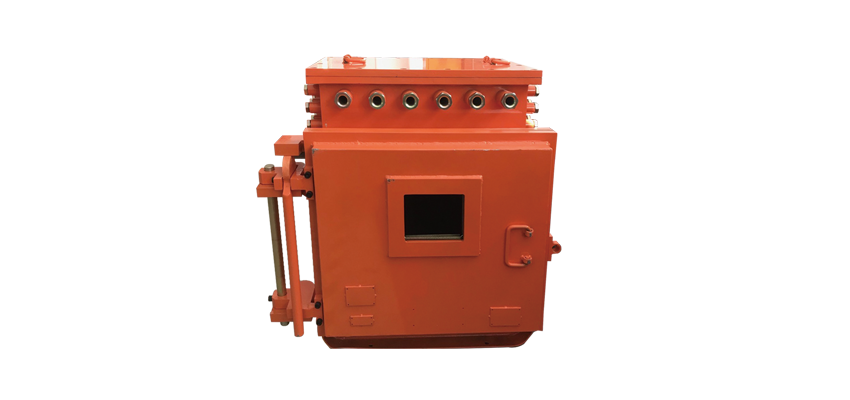

矿用隔爆兼本安型控制箱(图1)

功能特点

    矿用隔爆兼本安型控制箱(图1)


    KXJ660矿用隔爆兼本安型控制箱是一款适用于井下自动控制系统的设备。采用模块化设计,控制接口配置灵活,通信方式多样。能够有效适应井下恶劣环境,控制设备启停,保护设备安全。内置西门子PLC为控制核心,执行继电器采用开关电源供电。

    快开门设计,可快速安装部署设备,稳定高效。接口数量配置灵活,可按实际使用需要配置,具有采集开关量信号功能。具有继电器输出控制功能。接线分腔,安全系数高,安装运维更方便。


    矿用隔爆兼本安型控制箱(图2)


    1.具有与其它交换机连接功能,将数据通过网络进行传输;

    2.具有通过显示屏显示设备运行状态及参数等模拟图功能;

    3.具有通过输入无源接点控制固态继电器输出状态的功能;


    矿用隔爆兼本安型控制箱(图3)


    1.输入信号:

    a) 本安型无源接点:8路;

    b)(4~20)mA电流型模拟量信号:2路;

    2.输出信号:固态继电器输出:8路;

    3.以太网光端口参数:

    a) 传输方式:TCP/IP(单模、双纤、接口类型:SC、光波长:1310nm);

    b) 接口数量:2对;

    c)发射光功率:(-15~0)dBm;

    d) 最大传输距离:10km;

    4.输出电源参数:

    a) 标称输出电压:DC12V;

    b) 额定工作电流:1.0A;

    c) 最高开路电压:DC13.0V;

    d) 过流保护动作值:≤1.2A;

    e) 最大短路电流:≤50mA;

    交流输入端子对外壳间

    50

    1.5

    1500

    交流输入端子对本安端子

    50

    1.5

    1500

    本安端子对外壳间

    10

    1

    500
