矿用控制箱KTC158.1
系统概述

KTC158.1矿用本安型控制箱是KTC158系统的核心,内置嵌入式计算机和PLC,主要实现采煤工作面各设备(包括:破碎机、转载机、前部运输机、后部运输机、清水泵和乳化泵)及皮带机的开停控制数据采集及显示功能。

系统组成

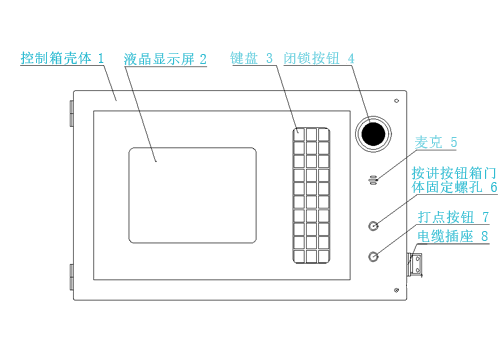

矿用本安型控制箱KTC158.1(图1)

功能特点

    矿用本安型控制箱(图1)


    KTC158.1矿用本安型控制箱s是国内同类产品中首次采用本安型PLC设计,主控部分采用内嵌西门子PLC工业控制,将井下各种应用集成到同一个硬件平台上,通过简单的参数设定即可实现不同的应用组合。还可根据煤矿的需要,单独开发功能指令集,最大限制满足煤矿需求,PLC模块经过二次开发,处理速度快,指令集功能强大。显示部分采用12.1寸TFT大屏幕显示屏,各设备状态和参数显示方便、直观。


    矿用本安型控制箱(图2)


    KTC158.1矿用本安型控制箱功能分析

    显示功能

    文字和图形显示功能,对电机的运行状态进行动态显示

    各个工作区域划分显示功能,划分:模块状态显示区、图形显示区、被控设备状态显示区、工作方式选择区、沿线状态图形显示区、沿线状态文字提示区

    显示沿线设备的运行状态:自动检测并分别显示故障性质、 通信电缆故障、设备工作方式(包括集控、就地、检修、点动四种工作模式)、设备运行状况、闭锁位置

    控制功能

    逆煤流起车顺煤流停车,且具备保护闭锁功能

    预警报信号自检、鉴别功能

    工作状态、开路、及闭锁等状态显示

    /停复用按钮,按下相应设备按钮,应首先发出预警信号,至少延时5S方可发出起车指令,再次按下设备按钮,设备立即停车

    紧急停车按钮

    语音通讯功能

    与各扩音电话进行单工语音通讯

    控传感器功能

    控制国内外各个厂家的生产的八大保护,主要包括:堆煤传感器、温度传感器、速度传感器、跑偏传感器、烟雾传感器、急停开关、撕裂传感器、超温自动洒水装置

    控皮带功能

    控制多条皮带,不受皮带数量限制


    矿用本安型控制箱(图3)

    矿用本安型控制箱KTC158.1(图4)


    1.防爆型式:矿用本质安全型;

    2.防爆标志:Exib I Mb;

    3.外形尺寸:685mmx380mmx410mm (长x宽x高);

    4.重量:约48Kg;

    5.键盘采用30位不锈钢按键;

    6.显示屏尺寸:12.1寸;

    7.光信号接口性能:

    a) 传输口数量:2路;

    b) 传输方式:全双工TCP/IP以太网传输;

    8.供电参数:

    第1组电源:额定工作电压:18V,工作电流:≤0.9A(供CS1沿线模块);

    第2组电源:额定工作电压:18V,工作电流:≤0.9A(供CS2沿线、2光3电模块);

    第3组电源:额定工作电压:18V,工作电流:≤0.9A(供PLC模块及继电器组);

    第4组电源:额定工作电压:12V,工作电流:≤0.8A(供屏与工控板);

    第5组电源:额定工作电压:12V,工作电流:≤0.8A(供光耦阵列板)5组电源不共地;


    矿用本安型控制箱(图4)


    ▶用户不得随意拆卸!

    严禁改变本安电路和与本安电路有关的元器件的电气参数、规格和型号!

    本安产品不得随意与其它未经联检的设备连接!

    更换逻辑控制器与密封放大器模块时须与本公司联系更换!不得擅自更换!、

    严禁井下拆卸电池,不得使用说明书规定以外的电池!
